DEVELOPMENT BOARD FOR ATMEGA32 - FULL - HOME MADE
PLACA DE DEZVOLTARE PENTRU MCU ATMEGA32 - HOME MADE
Asa, treaba este mai simpla,
am nevoie doar de fire pentru a interconecta "modulele" existente pe placa si eventual un programator extern cu ISP sau sa folosesc programatorul existent de pe placa.
Placa contine si un programator ,clona STK 200 , si mufa ISP , pentru a incarca programul in microcontroler.
Eu personal folosesc un programator USBASP ,creat de Thomas Fischl ,
http://www.fischl.de/usbasp/
foarte popular , autorul pune la dispozitie totul gratis (free). multumim pentru asta.
Dimensiuni placa :16cm x 23,5cm
-un pic mare pentru a fi realizat prin metoda PNP , dar se poate...dovada placa ace.asta
PLACA PCB GATA ASAMBLATA VEDERE CABLAJ CU MICI MODIFICARI ADUSE ULTERIOR:
PLACA CONTINE:
1) PROGRAMATOR STK200 (serial)
2) CONECTOR ISP
3) 2 CONECTORI DB9 PT UART (2 x UART) INTERFATA MAX232
4) 2 RELEE 12V / 250VAC , COMANDATE PRIN TRANZISTOARE
5) BUZZER
6) RTC ( REAL TIME CLOCK) , MK41T56 SAU DS1307
7) SIR 8 LED
8) SIR 3 DUO-LED (VERDE-ROSU)
9) CONECTOR DISPLAY LCD 2x16 , 4x20 , LCD HD44780
10) REGULATOR DE TENSIUNE REGLABIL 1,25 V - 25 V CU LM317
11) SENZOR TEMPERATURA LM35
12) TASTATURA ADC 4X4 (TASTATURA CU UN SINGUR FIR)
13) DISPLAY LED 4X7 SEGMENTE LEGATE PRIN MINI-DIP LA MCU
14) 5 BUTOARE (Sw) CONFIGURABILE PE ORICE PIN
15) CONECTOR EXPANSIUNE PENTRU A ATASA ALTE MODULE LA DEVBOARD
16) 1 SENZOR IR , TSOP
17) 1 SENZOR IR
18) 1 MEMORIE EEPROM SERIA 93CXX
19) 1 MEMORIE EEPROM SERIA 24CXX
20) 4 TRIMMERE 100KOhm , 22KOhm , 1 KOhm , 500Ohm (ADC)
21) CONECTOR USB
22) CRISTAL DE QUART INTERSCHIMBABIL
Placa contine ,dupa parerea mea , aproape tot pentru un incepator si nu numai, se pot simula direct toate soft-urile legate de aceste module dar si altele.
Ca si soft sau mediu de programare, personal folosec BASCOM :
http://mcselec.com/index.php?option=com_content&task=view&id=14&Itemid=41
varianta demo este limitata privind dimensiunea de soft, dar si asa se pot crea o multime de programe.
Partea buna este ca dupa scrierea/modificarea unui soft se poate simula cu placa aceasta in timp real.
se poate vedea direct aprinderea unui LED , declansarea unui RELEU .
PLACA DE DEZVOLTARE ESTE 100% FUNCTIONALA , AM TESTAT FIECARE PARTE,
ESTE CONCEPTIE PROPRIE , PROIECTAT SCHEMA, CABLAJ PRIN METODA PNP , (Press-n-Pell) , SI ASAMBLAT DE MINE . (BINENTELES O INSPIRATIA AU FOST SI PLACILE EXISTENTE PE PIATA).
DE ACEA POT APAREA GRESELI DE PROIECTARE , DESIGN sau ALTCEVA.
AM CREAT SI TESTAT FOARTE MULTE PROIECTE. COSTURILE DE REALIZARE SUNT MICI SI MERITA REALIZATA .UN EFORT MIC LA INCEPUT USUREAZA DUPA ACEA ORICE PROIECT CARE CONTINE UN MCU SAU ALTE COMPONENTE.
VEDERE DIN "PARTEA DE JOS"

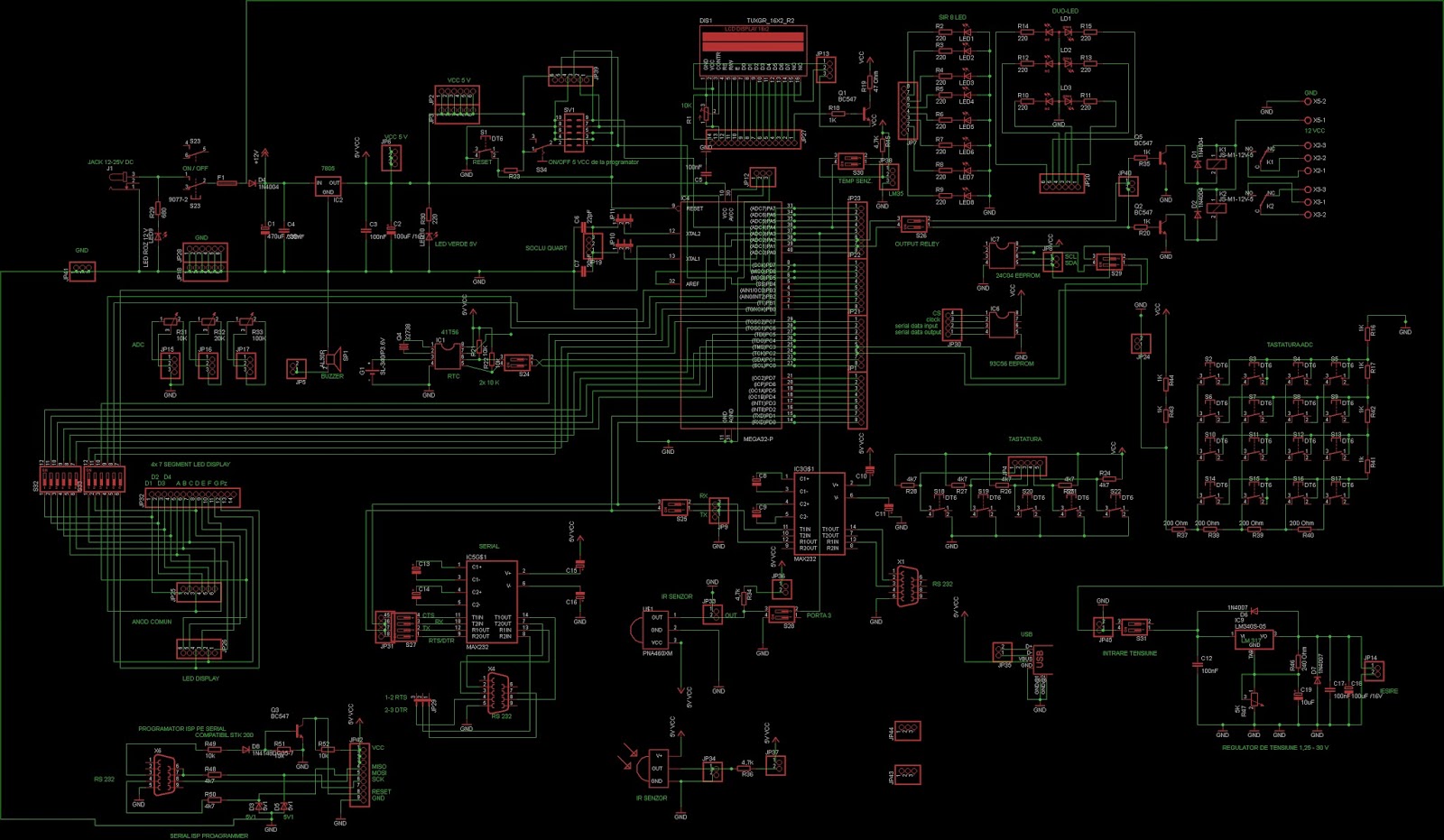

SCHEMA DE PRICIPIU REALIZAT IN EAGLE ( soft de proiectare circuite electronice)
PLACA PCB
Cablurile/Firele pentru a face legaturi intre MCU si module sunt compatibile cu cele de la BREADBOARD-uri,
personal dea lungul timpului mi-am confectionat cateva mii de cabluri din capat de pinheader + o bucata de fir+ tub termoretractabil.
ca in poza :
se pot folosi la breadboard sau placa de dezvoltare, sunt mai ieftine ca cele autentice, si la aspect egaleaza.
PENTRU CINE DORESTE SA REALIZEZE ACEASTA PLACA POT OFERI GRATIS ,
SCHEMA SI CABLAJUL IN EAGLE + DOCUMENTATIA NECESARA ASAMBLARII SI EXECUTARII PLUS EXEMPLE DE SOFT , CREATE IN BASCOM .
SAU ALTE INFORMATII SI AJUTOR /SUPORT TEHNIC .
ACEST TEXT NU ESTE UN ROMAN, DE ACEA ,DACA EXPRIMAREA NU ESTE CORECTA SAU CEVA NU ESTE SCRIS BINE, LITERAR ,VA ROG SA SPECIFICVATI SUBTIL , NU INTR-UN MOD JIGNITOR .
DORINTA MEA ESTE SA FIE CEVA UTIL PENTRU AMATORI , HOBBY-ISTI SI /SAU PROFESIONISTI IN ELECTRONICA.
IAR DACA ATI SESIZAT GRESELI VA ROG SA IMI COMUNICATI PRIN MAIL SA LE POT ANALIZA SI CORECTA, MULTUMESC.
